智能灌溉测控系统

一、系统概述

    广州市维控智能科技有限公司农田智能灌溉远程测控系统是指由计算机进行远程测控，根据各个电灌站及其灌区农田土壤湿度等情况进行灌溉，实现对农田灌溉供水自动化控制。利用手动或自动方式，实现足不出户的进行灌溉。通过现场安装的摄像头，可直观地看到现场水泵的工作情况。同时对水泵运行情况进行实时监测，如出现缺相、过电流等情况应立即报警并自动停机。还可以利用数据查询系统和打印系统，随时记录、查询、打印整个灌溉区的资料、灌溉设置、灌溉进程、灌水历史记录等数据。上位机控制软件采集土壤湿度、水位、电气控制回路等数据，将采集的实时数据与系统设定值进行比较，进行农田灌溉供水的自动控制。

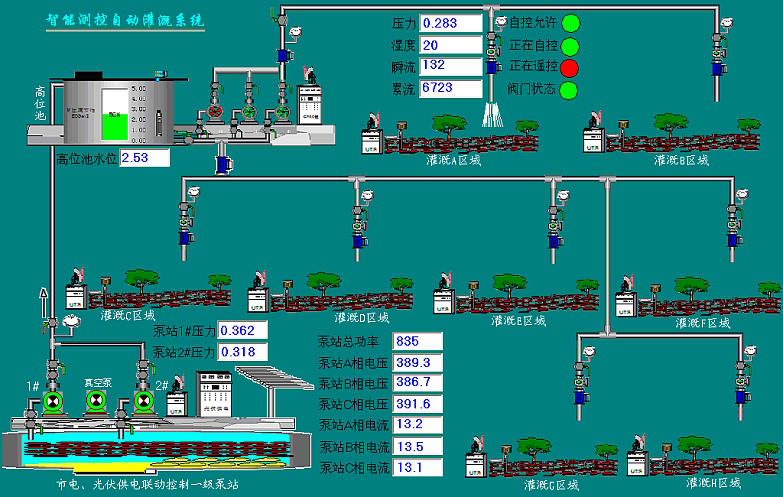

     系统图

二、软件的主要功能
    ●系统可设置由现场PLC自动控制灌溉，或由上位机发送指令进行灌溉。

    ●可远程设置PLC自控的土壤湿度上限值和下限值，当土壤湿度低于下限值时，PLC自动控制打开阀门进行

       供水灌溉，直到土壤湿度达到上限值时，PLC控制关闭阀门，结束灌溉。
    ●上位机可发送指令，按水量或按时间进行灌溉
    ●可编写手机短信,随时随地发送灌溉指令。
    ●可采集土壤湿度、水压、瞬时流量、累计流量等参数，并发送回中心电脑中。
    ●在任何能上网的地方，均可通过WEB浏览现场所有灌溉的数据。
    ●同时兼容电脑和智能手机进行WEB访问，手机看到的界面和电脑看到的完全一样。
    ●监测的数据超限则电脑通过声光报警，同时发送报警短信到手机。

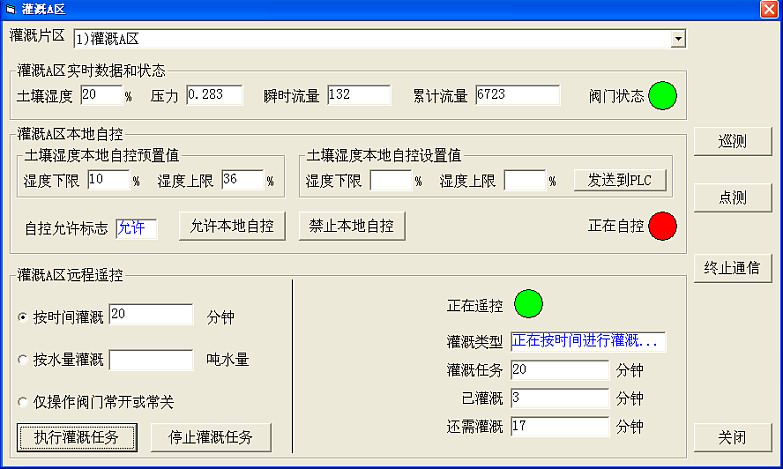

      操作界面图如下所示：

三、硬件设备选型(产品齐全，可根据现场网络和供电等情况灵活配置)

    ●YY-2000P西门子测控终端 (市电220V,GPRS/CDMA/GSM)
    ●R82通用智能测控终端     (市电/蓄电池/太阳能供电, GPRS/CDMA/GSM)
    ●K33A锂电池测控终端     (内部锂电池供电, GPRS/CDMA/GSM,空闲时休眠)

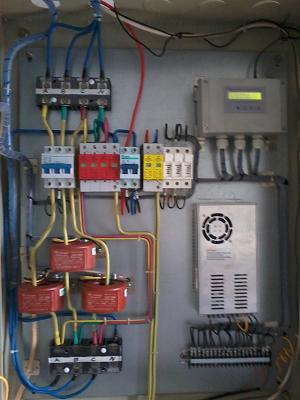

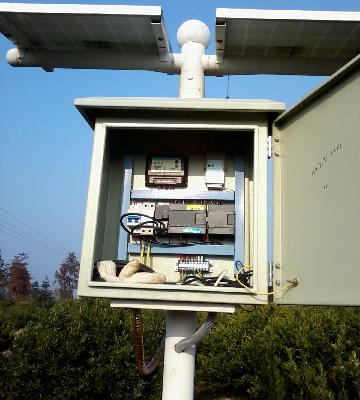

    现场安装图如下所示：
