西门子PLC测控终端

1、概况：

    YY-2000P双通信RTU是采用德国西门子公司S7-224XP PLC为核心设计的品牌数据采集器(含数据采集和通信监控程序)，针对自来水、环保、水文等数据监测的特点，实时在线监控工况数据。该端机可以支持数传电台和GPRS/CDMA/GSM数据传输，具备停电告警、蓄电池供电和浮充电，就地保存24~96小时历史数据等非常实用功能。 该系列的RTU结构合理，安装维护方便，已被广泛应用于自来水公司管网和水厂监测、井群控制、环保监测、水文测报等多种SCADA应用场合，该产品功能强大，核心模块为国际品牌，产品标准化好，具有通用性，扩充灵活，可用梯形图编程，足够满足用户最苛刻的应用功能要求，并可以保证未来相当长的时间内 ，仍然具备良好的扩展能力和先进性，从而最大限度地保护了用户的投资，使之能够产生最大的效益。配套软件(C/S+B/S结构)功能强大,已集成大量水司、环保、水利行业的应用。

2、YY-2000P端机的主要性能指标：

●采用小型PLC为核心设计的RTU，支持信道备份功能。可以同时支持数传电台/GPRS/CDMA/GSM/TCPIP数据传输，实现通信信道的备份工作模式，具备停电告警、蓄电池供电和浮冲电，就地保存 96小时历史数据等功能。

●主CPU模块：进口西门子S7-226/S7-224XP或同类型同档次产品，自由口通信协议。允许在线编程设置，远程诊断；内置14路开关量输入，10路开关量控制输出，全部带有光电隔离；

●终端系统模块化，可以通过增加其它功能模块或组网方式进行扩展；

●模拟量输入模块： 4路输入(可扩充)，±10V/4-20mA，12位分辨率；

●每种模块应配置测试点、状态的LED指示，包括I/O状态和诊断设备故障的LED指示。

●光电隔离,光电隔离保护≥3000V；

●4路脉冲量输入：流量计累计输出，30KHz以下；

●工作温度-10℃--60℃；

●内置锂电池，具有掉电数据保护功能；

●端机具有脱机独立工作的功能，脱机后端机仍可自动定时采集并存储数据，以保证联网时能提供连续的数据；

●RTU具有模块式供电电源，外部电源为交流220V，允许电压波动范围为195V-264V，允许频率波动范围为47-53Hz，同时提供保证RTU工作不少于8小时的后备电源。工作电压DC24V；电源应具有限流装置和过电压保护装置。

●现场仪表电源由RTU站供给。

●采用标准机箱，壁挂机箱必须用膨胀螺丝紧固在墙壁，施工必须稳固安全。安装维护方便，产品标准化好，具有通用性，扩充灵活。

●支持现场的报警功能。
●数据采集定时上传，上传数据时带时标。
●当因通讯或上位机计算机退出等导致数据不全时，能自动追补数据。
●支持固定IP和动态域名
●中心软件采用C/S+B/S结构。任何能上网的电脑均可查看各监测点的数据，数据实时更新。
●支持手机WEB浏览和手机短信报警。

3、硬件设计

    YY-2000P型测控终端机属于PLC型的测控终端，也称为PLC数据采集器，它由国外的PLC为核心进行设计，通信方式可以为GPRS、CDMA、短信、数传电台等。

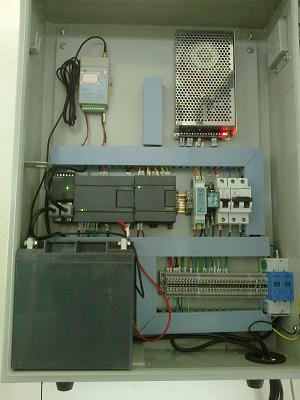

    YY-2000P端机用德国西门子（SIEMENS）公司的PLC集成开发，专用于供水流量、压力、水质的数据终端站，作为一个被普遍使用的国际名牌产品，西门子PLC的设计及质量是举世公认的。该PLC的CPU和I/O模块都采用拔插式，扩展安装非常方便，稳压电源选用高性能带浮冲功能开关电源，在市电状态时，自动向蓄电池充电，当市电停电时，自动逆变，通过蓄电池来进行工作；GPRS DTU采用工业级的模块设计，RTU的主要元器件采用CMOS器件，采用低功耗设计，端站的安装工艺采用烟囱原理设计，散热良好，可以在温度-30℃～75℃、湿度10%~95%的环境下长期稳定可靠工作。

4．采集控制单元PLC

采集控制单元PLC的主要技术指标和功能
●内置16位微处理器，0.37us指令周期；
●8KB程序内存，4KB数据内存，带有电池后备；
●实时时钟功能；
●二个RS232/RS485，可支持自由口通信方式，可以与任何通信协议公开的其他设备、控制器进行通信，可以由用户自己定义通信协议，因此使可通信范围大大增加，系统配置更加灵活、方便。
●通信介质：GPRS、CDMA、无线电台、双绞线、微波等；
●通信协议：三遥通信协议、PPI、MPI或其他公开的标准通信协议；
●自带PID控制器；
●工业级的工作温度范围；
●功能全面的编程指令及开发工具：符合IEC 1131-3标准的开发语言(功能块图、梯形图、顺序控制表等)，内置丰富的预制函数库，可以快速可靠的实现回路调节、诊断等复杂功能；允许用户在现场进行功能更改、编程诊断；
●状态和故障显示：LED显示器显示硬件、编程、外围设备和电池故障，并显示操作状态，例如：运行（RUN）、停止（STOP）等，并可通过编程，把这些状态或故障信号传送给中心台，方便用户监测PLC的运行状态；
●系统安装方便：S7-224 XP CPU和各种I/O模块的安装都是拔插式，很简单地将模块卡装在导轨上即可。系统总线集成在模块上，模块与CPU之间和模块与模块之间都是通过总线连接器相连。
●扩充方便：在标准配置无法满足的情况下，可以通过扩充PLC机架/子模块单元的方式增加系统规模。
●模拟量输入模块： 2路(可扩展到28路)，±10V/4-20mA，12位分辨率，转换时间≤100ms；
●开关量输入：14路，带光电隔离，光电隔离保护≥3000V；
●开关量输出：10路，带光电隔离，光电隔离保护≥3000V；
●模拟量输出模块：可扩展到8路，±10V/4-20mA，0-10mA，12位分辨率，转换时间≤100ms；
●脉冲量输入：4路高速计数，30KHz以下；
●仪表接线端子排；
●工作电压： 24VDC；
●停电处理： 可充电池/UPS；
●工作温度范围： -30℃～75℃；
●工作相对湿度：10%~95%
