自来水调度三遥系统

一、系统概述

    广州市维控智能科技有限公司YY-SCADA自来水供水调度无线监测三遥系统，是以PC+PLC测控终端/单片机测控终端(RTU)为主体，通过遥测、遥信、遥控、遥调，将各水厂、加压站，管网测点的实时生产运行数据通 过有线或无线的形式传送到总公司的中控室调度中心，系统实时性强，处理速度快，运行稳定。
    YY-SCADA软件是根据无线供水调度三遥系统的要求而设计的组态软件，该软件吸收了国内外各种工控组态软件的特点，在无线通信、图形组态、公式计算组态、报表组态、WEB查询、数据交换等方面相当出色，而且使用简单。
    YY-SCADA软件目前在多个省市自来水公司已经交付很多客户使用,这就使得我们在自来水行业软件应用方面有了比较丰富的经验,软件集成了水司所要求的”四遥”功能,即: 遥测、遥信、 遥控、遥调功能，即使中心电脑在停电停机时产生的数据不完整时,也可以通过遥调把数据补调回来,数据完整对数据分折起到了很重要的作用。
    YY-SCADA系统通过对管网压力、流量的各种规律进行实时智能分析(如压力突变、流量异常等)，可及时发现供水干管的爆管和渗漏，并第一时间通过声光报警和短信的方式通知水司的抢修部门进行抢修，可减少经济损失，降低供水成本。同理，也可及时发现表坏、偷水、流量计停电及漏水等用水不正常的情况。
    YY-SCADA系统集成了自来水公司大量的软件应用功能，软件交付使用后，对于客户一些特殊需求，也可以很容易升级软件系统以适应客户的特殊应用需求。

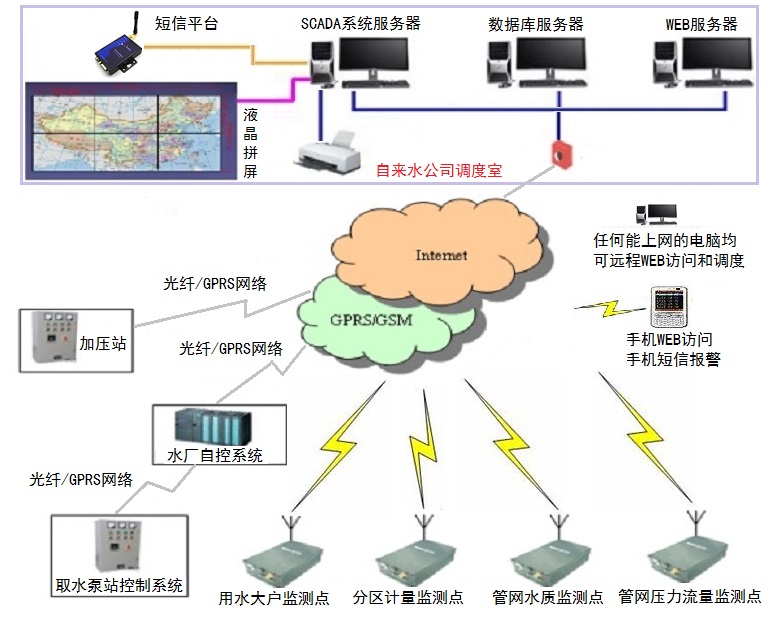

  系统结构图如下：

二、软件的主要功能
    ●通信和采集功能
       ★支持GPRS、CDMA、GSM、数传电台、TCP/IP及专线等多种通信方式
       ★定时自动巡测各个测站，历史数据自动存盘。
       ★随机点测各个测站。
       ★设置定时时间间隔。

    ●时钟同步功能

       服务器、工作站可以通过网络进行时钟的同步，数据通信前台机对各个监测站进行广播校时，实现整个

       SCADA系统时间同步，校时每15分钟自动进行一次，也可以手动发送。
    ●遥信遥控功能
       ★能实时监测有关的开关状态(如电机开/停、配电柜开关状态等)
       ★能显示各电机开/停时间、日运行时间累计。
       ★能及时反映出应用现场单机设备的运行状态，并能在屏幕上显出各单机的运行时间图。运行状态自

           动存储在计算机内供检索查阅。
       ★能遥控电机的开停，并把遥控状态报送回调度中心，以便调度中心能得到确认。
    ●数据补调功能

       采取数据暂存技术，在数据未能送达指定服务器时，数据存放在当地，待系统正常后实现自动调补，把

       缺失的数据从本站补调回SCADA数据库。
       ★自动补调：计算机具有动态数据补调功能，不须人工干预，软件会定时搜索历史数据库，把丢失的

           数据自动补调回来，数据完整性好。
       ★人工补调：调度人员可随机补调某个测站或所有测站在某一时刻丢失的数据，时刻保持数据的完整

           性。
       ★自动补调的时间和次数可人工设置。
    ●具有基于优先级别的任务调度功能，事故、 越限优先报警，报警记录可查询、打印。
       ★主要参数超限以声、光方式报警。
       ★故障、超限报警定位准确。
       ★能人工中断声、光报警。

       ★支持手机短信报警。
    ●网络功能
       ★支持网络功能，实时数据和历史数据可以共享。
       ★TCP/IP DataSocket功能使实时数据在网络上的传输延迟小于1ms
       ★历史数据既可以通过关系数据库(SQL Serve)共享，也可以通过SCADA系统本身的历史数据库共享。
    ●系统组态功能
       ★RTU参数可组态。
       ★模拟量、脉冲数字量、遥信量的设置可组态。
       ★数值计算量、布尔计算量的定义可组态。
       ★日、月、年数据库定义可组态。
       ★计算量计算公式可自行定义。
       ★图形显示可自行定义。
    ●数据库管理功能
       ★自动形成历史数据文件。
       ★可对历史数据按多种条件进行查询、修改。
       ★对不可测得的参数可人工输入。
       ★可对历史数据进行各种统计、处理。
       ★数据文件可转换为标准的数据库文件。
    ●图形显示功能
       ★可显示各种平面分布图、管网示意图、水厂工艺流程图、地图等。
       ★数据可实时地在画面上动态显示。
       ★图上的参数及其显示位置可在线修改。
    ●多种形式的曲线
       ★可绘制时变曲线、直方图、饼图、机泵运行图等多种形式的曲线。
       ★可绘制多种形式的单轴、多轴对比曲线。
       ★曲线可输出到绘图仪上。
    ●报表功能
       ★可打印各种日志表、日、月、年统计报表。
       ★报表格式可在屏幕上预览。
       ★报表的数据来源可灵活定义。
    ●美观的图形用户界面
       ★具有图符、对话框、滚动条等资源。
       ★支持鼠标、触摸屏操作。
    ●具有动画连接功能
       ★能以连接目标或图符的外观变化来反映实时数据的变化。
       ★可通过建立滑动连接、按组连接、颜色与报警状态连接、百分填充连接等各种动画连接来把目标值

            的设定、开关量状态、报警状态、液位的变化等情况生动地表示出来。
    ●支持与其它系统的数据交换
       ★实时数据通过TCP/IP Socket、DDE、实时数据库的方式进行；
       ★历史数据通过SQL Server等数据库进行，网络上有权限的各工作站可读取历史数据；
    ●送模拟屏显示功能：可以通过串行口，把数据送到大模拟屏进行显示。
    ●水厂、加压站、管网的数据可以实时发布到WEB，在任何可以通过IE上网的地方都可以查看，可随时随

        地了解供水调度的情况。

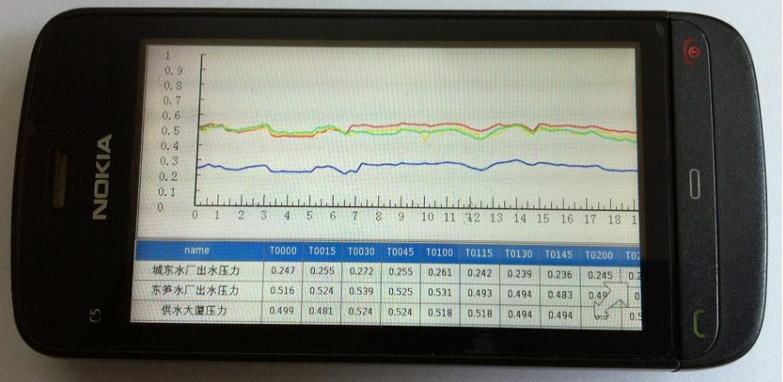

    ●支持手机WEB浏览和手机短信报警。

    ●中心软件采用C/S+B/S结构。

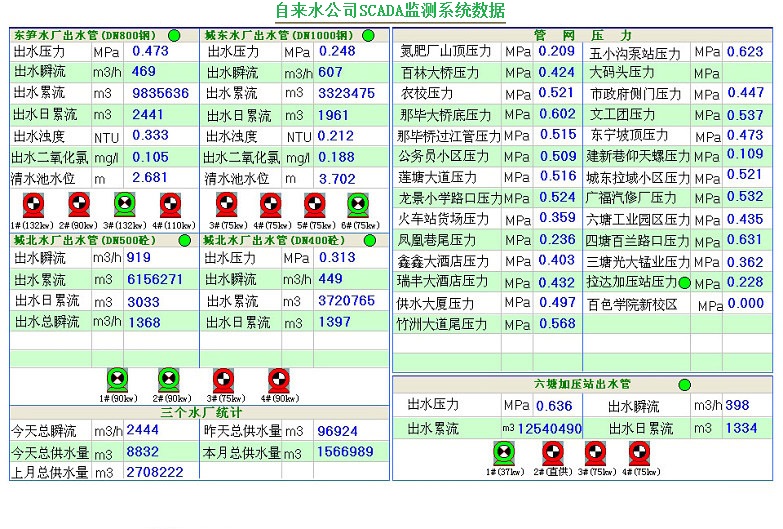

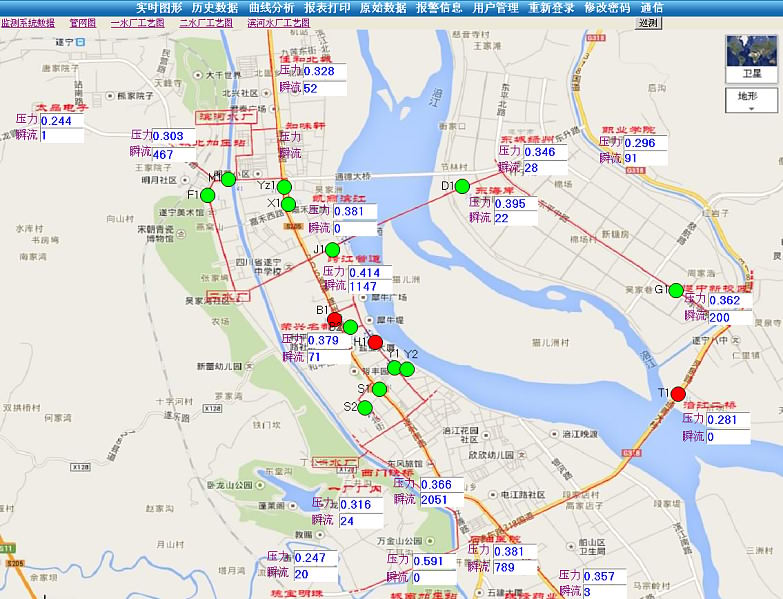

    系统界面图如下所示：

三、硬件设备选型(产品齐全，可根据现场网络和供电等情况灵活配置)

    ●YY-2000P西门子测控终端 (市电220V,GPRS/CDMA/GSM)
    ●R82通用智能测控终端     (市电/蓄电池/太阳能供电, GPRS/CDMA/GSM)
    ●K33A锂电池测控终端     (内部锂电池供电, GPRS/CDMA/GSM,空闲时休眠)

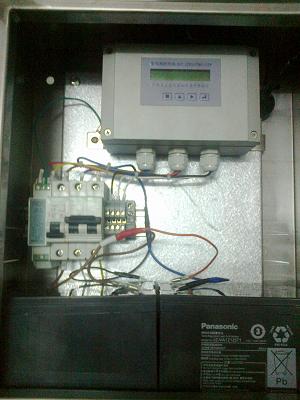

    现场安装图如下所示：

                  YY-2000P(监测水厂数据)                     R82(监测管网压力流量)
